• 中文版
  • English
  • 中文版
  • English
首页 供需库 河南工大：基于糠醛渣的球形纳米晶纤维制备技术

河南工大：基于糠醛渣的球形纳米晶纤维制备技术

糠醛渣 球形纳米晶纤维素粉末 Ⅰ型晶体结构 制备条件温和

获取联系方式

 +我要发布供需


第五届非粮生物质高值化利用论坛将于11月27-29日在浙江宁波举办，详情了解：https://www.bio-basedlink.net/index/exhibition/exhibition_show/cat_id/19.html


DT新材料致力于科技成果转移转化。大会聚焦非粮生物基领域创新科研成果和商业化可行性，至今已完成1500+次技术和项目对接。本届大会将持续同期举办特色活动「科技成果展示与对接」，论坛公开征集与筛选生物质利用领域具备商业化基础的创新成果和项目，并于现场展示和精准对接，以促进行业产学研用对接交流。


本文公布创新成果如下：


成果名称
基于糠醛渣的球形纳米晶纤维制备技术


所在单位

河南工业大学


成果简介

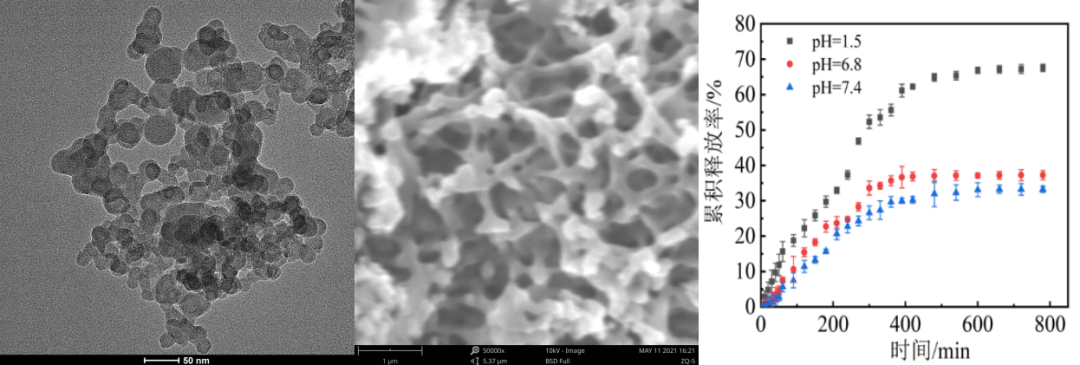

针对纳米晶纤维素尺寸较大、热稳定性较差，结晶度、比表面积和收率较低等问题，将糠醛渣与甲酸搅拌混合，经过分离、洗涤、干燥后得糠醛渣粗纤维素；将糠醛渣粗纤维素使用漂白液进行漂白、分离、洗涤、干燥得到糠醛渣精制纤维素；将糠醛渣精制纤维素经硫酸/乳酸的无机-有机酸耦合催化水解技术得到纳米晶纤维素悬浊液，将纳米晶纤维素悬浊液离心分离、干燥得到球形纳米晶纤维素粉末。该产品具有Ⅰ型晶体结构，结晶度约为82.7%，平均粒径为32.3~53.6nm，均匀性为0.282。


技术优势

制备条件温和，提取温度20~60℃，漂白温度60~100℃，水解温度35-80℃，总反应时间为60-240min；在同样的固液比范围内使用甲酸，回收工艺更简单；利用超声分散作用和机械搅拌的均质作用，基于硫酸盐基团和丙酰基的共同作用，采用独创的工艺技术组合，制备的球形纳米晶纤维素具有Ⅰ型纤维素的晶体结构，热稳定性良好，得率约75%。

将球形纳米晶纤维素与壳聚糖、β-CD做成复合微球作为药物释放载体，以5-氟尿嘧啶为模型药物，具有pH敏感性，能在酸性条件释放600 min，为胃部给药提供可能。


知识产权

已发表专利


合作模式

知识产权转让或成果转化




推荐
